與廢鋼破碎機配套的旋風除塵器是利用含塵氣流作旋轉運動產生的離心力,將塵粒從氣體中分離并捕集下來的裝置。它有結構簡單、沒有運動部件、除塵效率較高、適應性強、運行操作與維修方便等優(yōu)點,是廢舊電線處理過程中應用較廣泛的除塵設備之一。

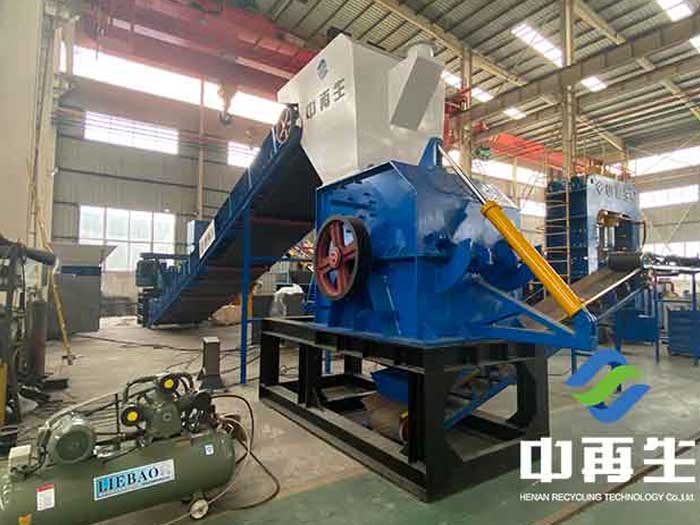

廢鋼破碎機
旋風除塵器的種類繁多, 按旋風除塵器的除塵效率和處理風量可以分為以下3類：
1.高效旋風除塵器
除塵器的筒體直徑較小(通常小于900mm),用來分離較細的粉 塵,除塵效率在95%以上。相對截面比(筒體截面面積與進氣口截面面積之比)K值較大,K=6~13.5,處理相同風量時,設備的鋼材和能量消耗較高,因而設備造價較高。
2.高流量旋風除塵器
其筒體直徑較大(直徑為1.2~3.6m或更大),處理氣體流量 很大,其除塵效率為50%~80%。相對截面比K<3,因而設備造價相應較低。
3.通用旋風除塵器
這種除塵器介于上述兩者之間,相對截面比K=4~6,用于處 理適當?shù)闹械葰怏w流量,其除塵效率為80%~95%。
在廢鋼破碎機處理廢舊金屬的時候,旋風除塵器對于捕集5~10μm以上的塵粒,其除塵效率可達90%左右,獲得滿意的除塵效果。含塵氣流由進氣管沿切線方向進入除塵器內,在除塵器的殼體內壁與排氣管外壁之間形成螺旋渦流后,向下作旋轉運動。在離心力的作用下,塵粒到達殼體內壁并在下旋氣流和重力共同作用下,沿壁面落入灰斗,凈化后的氣體經排氣管排出。
